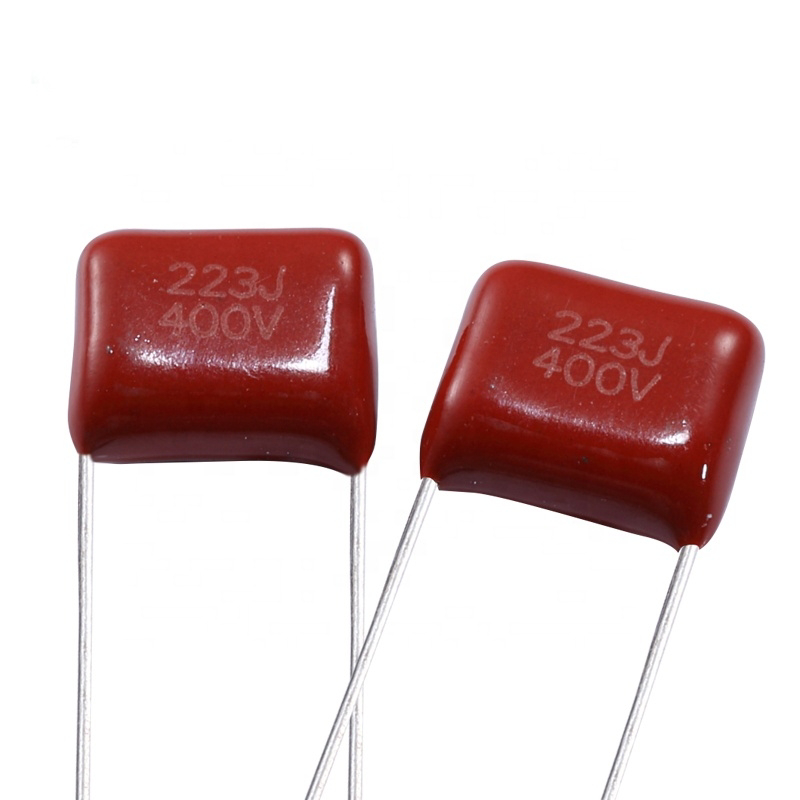

Kapasitor Film adalah salah satu kapasitor yang paling populer dan banyak digunakan. Ini memiliki perbedaan dalam sifat mereka dielektrik. Dalam jenis kapasitor film modern, ada pembentukan 'sambungan listrik langsung' dengan elektroda yang ada di kedua belitan. Ini membuat jalur arus ke elektroda sangat pendek. Kapasitor ini memiliki berbagai manfaat seperti memiliki ESR (ohmic resistance) dan ESL (Parasitic Inductance) yang sangat rendah. Ini dapat disukai dalam berbagai aplikasi AC.
Bahkan dalam aplikasi di mana frekuensi tinggi digunakan, kapasitor ini digunakan. Konstruksinya terdiri dari 'Film Plastik'. Film-film ini dirancang sangat tipis. Setelah 'Proses menggambar film' selesai, film yang dirancang dapat dilapisi dengan logam atau dibiarkan berdasarkan kebutuhan.
Ada berbagai jenis film. Beberapa di antaranya adalah film metalized, polyester(PET), polypropylene, PEN dan polystyrene. Berbasis polipropilena memiliki rugi-rugi listrik yang sangat rendah dan memiliki perilaku yang sangat linier pada rentang frekuensi yang luas.
Apa itu Kapasitor Film?
Pada kapasitor jenis ini, dielektrik yang dipilih adalah semua jenis film yang dibutuhkan.
Kapasitor jenis ini memiliki biaya produksi yang rendah.
Ini diklasifikasikan di bawah kategori kapasitor non-terpolarisasi.
Oleh karena itu dalam aplikasi daya dan sinyal AC, kapasitor ini lebih disukai.
Kapasitor Film dapat dipilih filmnya berdasarkan persyaratan stabilitas dan di mana biaya yang bersangkutan.
Definisi
Kapasitor yang dielektriknya dipilih adalah jenis 'Film'. Jenis ini memiliki perilaku yang stabil, biaya produksi yang rendah. Jenis kapasitor ini didefinisikan sebagai kapasitor film.
Kapasitor Film Bekerja
Prinsip yang sama dari 'Kapasitor Tujuan Umum' diikuti oleh Kapasitor film ini. Energi dan muatan disimpan pada masing-masing elektroda yang ada. Karena tidak terpolarisasi, ia dapat dihubungkan dengan cara apa pun di sirkuit. Ketika pasokan diberikan itu akan dikenakan biaya.
Jika suplai adalah tipe AC untuk bagian positif dari siklus itu akan diisi. Bagian negatif yang tersisa dari beban yang terhubung dengannya cenderung terlepas. Jadi, prinsip kerjanya hampir sama dengan kapasitor lainnya. Satu-satunya perbedaan adalah dielektrik yang dipilih. Diagram kerja kapasitor ini sama dengan kapasitor pada umumnya.
Simbol Kapasitor Film
Lambang kapasitor ini sama dengan yang umum digunakan.
Simbol Kapasitor Film
Jenis Kapasitor Film
Berdasarkan konstruksi kapasitor ini diklasifikasikan menjadi dua tipe dasar.
Film-Foil
metalisasi
Kapasitor Film-Foil
Ini dibuat dengan menggunakan dua lembar plastik diikuti oleh lembaran Aluminium Foil. Lembaran-lembaran ini kemudian dilipat menjadi bentuk silinder. Lead kemudian dilampirkan ke 'Aluminium Sheets'. Oleh karena itu lembaran aluminium bertindak sebagai 'Elektroda'. Lembaran plastik digunakan sebagai 'Dielektrik'. Berbagai dielektrik dapat dipilih dan mengikuti prosedur yang sama.
Kapasitor Film Metalized
Pada lapisan, foil aluminium diganti dengan Vacuum. Lapisan logam yang disukai adalah jenis aluminium atau seng. Sama seperti jenis foil, lapisan aluminium bertindak sebagai 'Elektroda'. Lapisan film plastik kapasitor ini bertindak sebagai 'Dielektrik'. Seseorang dapat mengubah atau mengatur ketahanan panas dan ketebalan kapasitor jenis ini.
Tanda dan Kode Kapasitor Film
Berdasarkan ukuran masing-masing kapasitor yang dipilih, penandaan dilakukan. Itu bisa di atas atau di samping komponen tertentu itu.
Penandaan terdiri dari nilai 'kapasitansi', nilai 'toleransi' dan 'tanggal pembuatan.'
Kode ditentukan berdasarkan standar 'IEC 60062:2004'.
Akan ada tabel pengkodean tertentu berdasarkan nilai yang dipilih untuk toleransi masing-masing, kapasitansi dan tanggal pembuatannya. Ini ditandai pada kapasitor.
Penandaan kapasitor dilakukan dengan menggunakan INK-JET atau LASER.
Penandaan laser adalah yang paling efisien di antara mereka dan ramah lingkungan.
Nilai Kapasitor Film ditandai di atasnya dalam bentuk picofarad.
Mari kita perhatikan contoh 'Mylar Film Capacitor'.
Kapasitor Film-Mylar
Tanda kapasitor ini dibuat di tengahnya. 683 menunjukkan nilai 'kapasitansi' dalam picofarads. Digit ketiga bertindak sebagai 'Pengganda'. Artinya nilai kapasitor ini adalah 68.000 picofarads.
Pada kapasitor jenis ini terdapat 'Tiga Pengecualian' untuk penggunaan 'Digit Terakhir'.
'7' tidak dapat digunakan.
Jika digit terakhir adalah '8'. Kemudian digit selanjutnya yang memimpin dikalikan dengan nilai '0,01'.
Jika digit terakhir adalah '9′. Dalam hal ini, nilai kapasitansi dikalikan dengan '0,1′.
Di atas adalah pengecualian untuk itu. Selain itu penandaan dilakukan sedemikian rupa sehingga menunjukkan nilai 'Tegangan Rusak'. Untuk contoh di atas dianggap '100 volt' adalah nilai kerusakan. Seperti yang terlihat pada kapasitor terdiri dari 'tidak ada indikasi' yang menunjukkan bahwa Kapasitor Film tidak terpolarisasi.
Penggunaan Kapasitor Film
Ada berbagai aplikasi di mana kapasitor ini digunakan.
'Kapasitor Film Daya' digunakan dalam Perangkat Elektronik di mana daya menjadi perhatian utama dalam kilatan 'X-Rays', Konverter Analog ke Digital ... ini digunakan.
Untuk memberikan efek Smoothing kapasitor ini digunakan.
Ini dapat lebih disukai sebagai unit atau komponen 'Penyimpanan Energi'.
Dalam pengoperasian dan starting lampu berbahan fluorescent. Dulu ada 'Ballast'. Namun dalam hal ini, 'Power Factor' lebih sedikit. Untuk mengatasi kapasitor Film ini digunakan.
Sirkuit yang dirancang untuk melindungi perangkat menggunakan Kapasitor Film.
Dengan cara ini, kapasitor ini memiliki banyak kegunaan populer.
Kapasitor film sangat sederhana dan mudah untuk dianalisis dan dibuat. Ini dikenal karena stabilitasnya. Ini memiliki biaya produksi yang sangat rendah. Bahkan pada sinyal yang memiliki frekuensi tinggi dengan penggunaan kapasitor ini, kerugian dapat diminimalkan. Ada berbagai aplikasi kapasitor ini. Bisakah Anda memberikan satu nama Kapasitor Film ini yang Anda gunakan baru-baru ini?
